为什么总是搞不定植筋与锚栓?根本原因在这里!

发表时间: 2018-07-25 14:41:44

浏览: 1130

在建筑工程中存在植筋与锚栓锚固两种技术,那么,锚栓与植筋之间的区别是什么?二者之间可以相互替代么?今日,小悍和大家一起讨论。


植筋与锚栓两者不能替代
▲▲▲


化学锚栓和化学植筋是后锚固中应用最广的技术,在规范《混凝土结构加固设计规范》GB50367-2013中对于锚栓和植筋有了新的定义,如下:

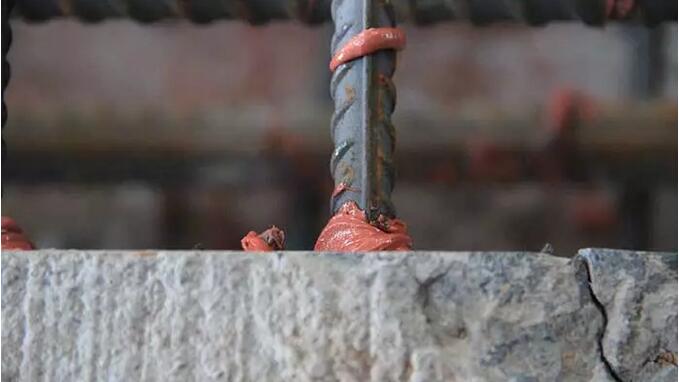

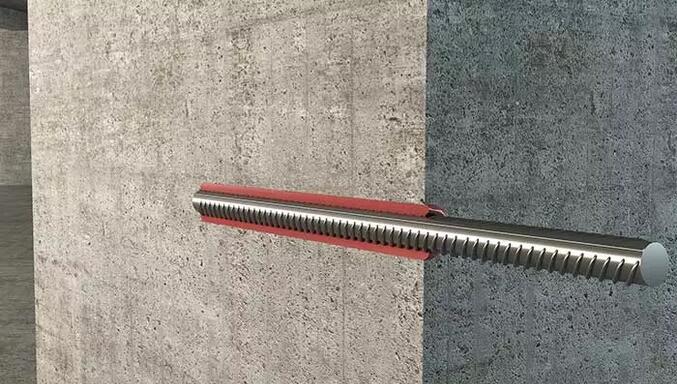

1.植筋技术:钢筋混凝土结构以结构胶种植带肋钢筋和全螺纹螺杆的后锚固设计。

适用范围:不适用于素混凝土构件,包括纵向受力钢筋一侧配筋率小于0.2%的构件的后锚固设计。素混凝土构件及低配筋率构件的植筋应按锚栓进行设计。


由于植筋技术主要用于连接原结构构件与新增构件,因此,只有当原构件混凝土具有正常的配筋率和足够的箍筋时,这种连接才是有效而可靠的。所以,植筋技术仅适用于钢筋混凝土结构,而不适用素混凝土结构和过低配筋率的情况。

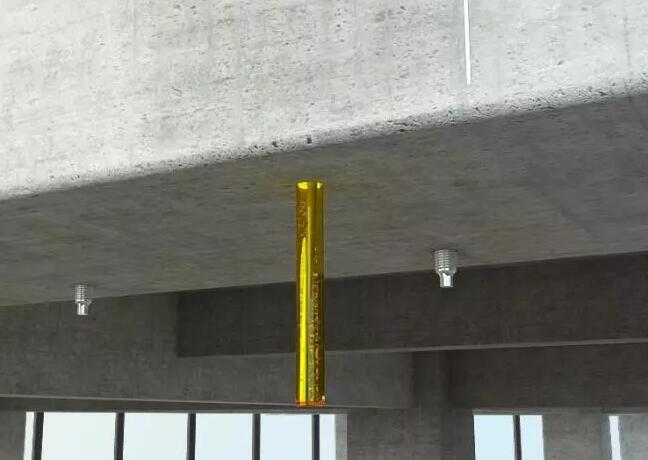

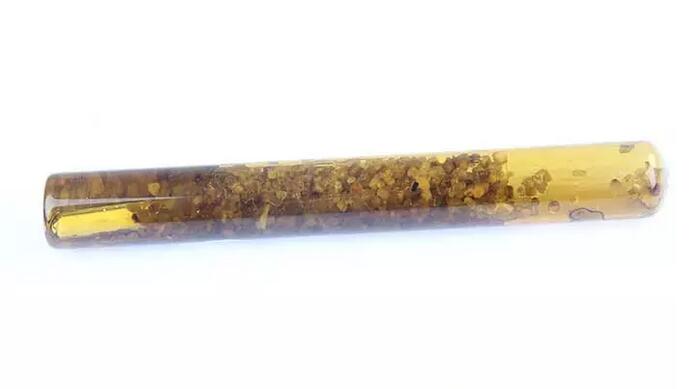

2.锚栓:是用特制的化学胶粘剂(锚固胶),将螺栓及内螺纹管等胶结固定于混凝土基材钻孔中,通过粘结剂与螺杆及粘结剂与混凝土孔壁间的粘结与锁缝作用,实现对被连接件锚固的一种组件。

适用范围:适用于普通混凝土承重结构;不适用于轻质混凝土结构及严重风化的结构。


轻质混凝土结构的锚栓锚固,应采用适应其材性的专用锚栓。目前市场上有不同品牌和功能的国内外产品可供选择。严重风化的混凝土结构不能作为锚栓锚固的基材,其道理是显而易见的,但若必需使用锚栓,应先对被锚固的构件进行混凝土置换,然后再植入锚栓,才能起到承载作用。


规范视角中植筋和锚栓的主要区别
▲▲▲


1.受力原理不同:植筋必须是全螺杆或者带肋钢筋,利用胶粘剂的粘结力实现受力;锚栓允许有光面螺杆,利用机械锁键力进行受力。


2.力值选择依据不同:植筋是发挥钢材的全部性能;锚栓力值是根据《混凝土结构可靠度设计统一标准》GB50068同时参考欧洲ETAG锚栓标准利用概率论认证出来的。


3.锚固深度不同: 锚栓的锚固深度要小于10d,而植筋的锚固深度利用计算公式算出后一般都大于15d。


4.破坏形式不同: 通常情况下植筋的破坏形式只有钢筋破坏一种,而锚栓允许的破坏形式有:锚栓钢材破坏和混凝土锥体破坏。


5.间距和边距不同:新《混凝土结构加固设计规范》GB50367-2013中植筋没有要求,只是在构造上做出规定,而锚栓不但有最小间距和最小边距的要求,而且还要考虑群锚的作用。


特别注意:在考虑抗震设防时后锚固连接(锚栓或植筋)均应控制为钢材的延性破坏。


植筋与锚栓的施工注意事项
▲▲▲


1.植筋注意事项


原构件混凝土强度:原构件的混凝土强度等级直接影响植筋与混凝土的粘结性能,特别是悬挑结构、构件更为敏感。


为此,必须规定植筋对原构件混凝土强度等级的***要求:a)当新增构件为悬挑结构构件时,其原构件混凝土强度等级不得低于C25;b)当新增构件为其他结构构件时,其原构件混凝土强度等级不得低于C20。


锚固构件先加固后植筋:承重构件植筋部位的混凝土应坚实、无局部缺陷,且配有适量钢筋和箍筋,才能使植筋正常受力。因此,不允许有局部存在于锚固部位;即使处于锚固部位以外,也应先加固后植筋,以保证安全和质量。


植筋胶:为确保植筋技术在承重结构中应用的安全,植筋用的胶粘剂应采用改性环氧类结构胶粘剂或改性乙烯基酯类结构胶粘剂。当植筋的直径大于22mrn时,应采用A级胶。


构件破坏:承重构件的植筋锚固应在计算和构造上防止混凝土破坏及拔出破坏。


2.锚栓注意事项


原构件混凝土强度:为了保证承载的安全,对基材混凝土的***强度等级作出的规定按重要构件和一般构件划分:对重要构件不应低于C25级;对一般构件不应低于C20级。


锚栓使用:普通膨胀锚栓在承重结构中应用不断出现危及安全的问题已是多年来有目共睹的事实。因此,在抗震设防区的结构中,以及直接承受动力荷载的构件中,不得使用膨胀锚栓作为承重结构的连接件。

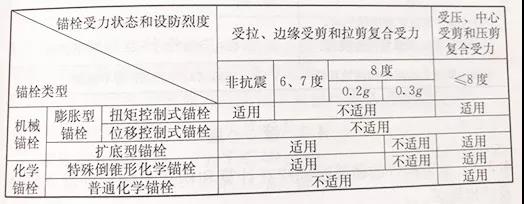

锚栓用于结构构件连接时的适用范围

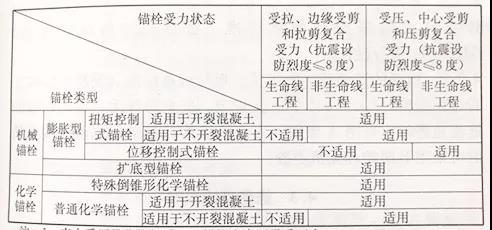

锚栓用于非结构构件连接时的适用范围

植筋与锚栓使用年限与定期检查
▲▲▲


为使后锚固设计更经济合理,故规定后锚固连接设计所采用的设计使用年限,应与新增的被连接结构的设计基准期一致,并不宜小于30 年。


对化学锚栓和植筋,不可避免地存在着胶粘剂的老化问题,只是程度不同而已。为了防范这类隐患,宜加强检查或监测,但检查时间的间隔可由设计单位作出规定,***次检查时间宜定为投入使用后的6 年一8 年,且至迟不应晚于10 年。


总结:很多人之所以分不清植筋与锚栓的区别,是因为两者有着相似的原理和功能。要想弄清楚两者的区别,最重要的是要先想清楚加固的目的是为了什么。植筋是植筋,锚栓是锚栓。举个例子,如果在扩大截面中植入钢筋当然选用植筋工艺,因为化学植筋及螺杆长度不受限制,与现浇混凝土钢筋锚固相似,破坏形态易于控制;而在粘钢板加固中当然选用化学锚栓来固定钢板。好了,对于植筋和锚栓,现在你弄明白了吗?
